Cáp xoắn đôi UTP và STP khác gì nhau? Loại nào chống nhiễu tốt hơn?
Cáp xoắn đôi UTP và STP đều là hai dòng cáp mạng phổ biến nhưng khác nhau về cấu trúc và đặc tính? Cáp mạng loại nào chống chống nhiễu tốt hơn? Khi nào thì nên dùng cáp mạng UTP, khi nào nên dùng cáp xoắn đôi STP? Tham khảo bài viết dưới đây.
Cáp xoắn đôi là gì?
Cáp xoắn đôi là loại cáp gồm nhiều cặp dây dẫn (2 dây tạo thành 1 cặp) được xoắn đôi lại với nhau để giảm nhiễu điện từ.
Về cấu tạo, cáp xoắn đôi có cấu tạo các sợi dây đồng bao gồm lớp cách điện riêng biệt, sau đó 2 sợi dây sẽ xoắn lại tạo thành một cặp nhằm giảm nhiễu âm, hiện tượng nhiễu xảy ra khi tín hiệu bị rò rỉ từ sợi dây cáp mạng này sang sợi dây cáp mạng khác.
Tham khảo: Hướng dẫn bấm dây mạng
Tín hiệu chạy qua dây dẫn sẽ tạo thành một từ trường hình tròn bao quanh sợi dây. Nhưng khi hai dây dẫn trong cùng mạch điện được đặt gần nhau thì từ trường của hai dây sẽ tự triệt tiêu lẫn nhau, đồng thời cũng loại bỏ ảnh hưởng của từ trường bên ngoài. Đăc biệt, việc xoắn các sợi dây thành từng cặp (kiểu cáp xoắn đôi) sẽ tăng hiệu quả chống nhiễu.
Nhờ đó, loại cáp này được sử dụng phổ biến trong hệ thống mạng và điện thoại hiện nay với hai loại cáp cơ bản:
-
- Cáp xoắn đôi có lớp vỏ chống nhiễu STP
- Cáp xoắn đôi không có lớp vỏ chống nhiễu UTP

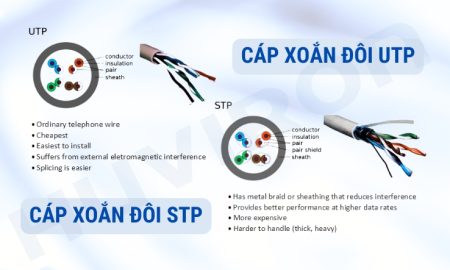

Cáp xoắn đôi UTP và STP khác gì nhau?
Cáp UTP – Unshielded Twisted Pair là loại cáp xoắn đôi không có vỏ bọc. Loại cáp này có ưu điểm truyền dữ liệu ổn định và giảm nhiễu tốt (giảm nhiễu tần số vô tuyến và nhiễu điện từ). Cáp xoắn đôi UTP thường được sử dụng trong hệ thống điện thoại hoặc hệ thống mạng dân dụng.
Cáp STP – Shielded Twisted Pair là loại cáp xoắn đôi có vỏ bọc chống nhiễu. Nhờ đó, cáp STP có khả năng chống nhiễu và rò rỉ tín hiệu tốt hơn so với cáp UTP. Cáp xoắn đôi STP có khả năng giảm nhiễu xuyên âm (nhiễu điện từ bên trong) và cả nhiễu bên ngoài (nhiễu tần số vô tuyến và nhiễu điện từ).
Bảng so sánh cáp UTP và STP
Tiêu chí | Cáp xoắn đôi UTP | Cáp xoắn đôi STP |
Lớp vỏ chống nhiễu | Không | Có |
Tốc độ và khoảng cách truyền dữ liệu | Thấp hơn, thường sử dụng để truyền dữ liệu ở khoảng cách gần hơn so với cáp STP. | Cao hơn, đồng thời cáp STP hỗ trợ truyền dữ liệu ở khoảng cách xa hơn mà không bị suy hao tín hiệu. |
Độ linh hoạt | Cao, dễ uốn cong | Thấp |
Khả năng chống nhiễu xuyên âm | Thấp | Cao, đảm bảo tính ổn định của đường truyền |
Độ suy hao | Cao | Thấp |
Ứng dụng | Hệ thống mạng LAN | Hệ thống mạng LAN |
Tương thích RJ45 | Có | Có |
Giá thành | Thấp hơn | Cao hơn |
Nên chọn cáp UTP hay cáp STP
Tuỳ mục đích sử dụng, người dùng có thể lựa chọn cáp UTP hoặc STP. Cụ thể:
-
- Cáp UTP phù hợp với các công trình yêu cầu đường truyền ngắn, trong không gian hạn chế, cần tính linh hoạt cao (dễ uốn cong).
- Cáp STP phù hợp với môi trường có độ nhiễu bên ngoài cao (nhiều thiết bị gây nhiễu), khoảng cách đường truyền dài như hệ thống mạng trong nhà máy, khu công nghiệp, các khu vực công cộng…
Bên cạnh việc lựa chọn cáp chống nhiễu phù hợp với yêu cầu công trình, người dùng cũng nên chọn các thương hiệu cáp uy tín, đảm bảo về chất lượng và độ bền sản phẩm như cáp mạng Huviron.
Ngoài ra, với hệ thống mạng yêu cầu cao về PCCC, chủ đầu tư có thể tham khảo thêm về dòng sản phẩm cáp chống cháy chống nhiễu.
